帶寬

100 MHz

50 MHz

100 MHz

50 MHz

邏輯分析儀

無

有

設備型號

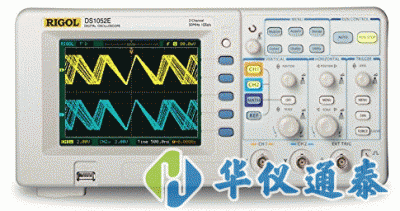

DS1102E

DS1052E

DS1102D

DS1052D

帶寬

100MHz

50MHz

通道數

2 通道+外觸發

實時采樣率

1GSa/s（單通道），500MSa/s（雙通道）

等效采樣率

25GSa/s

10GSa/s

上升時間

3.5ns

7ns

存儲深度

通道模式

采樣率

普通存儲

長存儲

單通道

1GSa/s

16kpts

N.A.

單通道

500Msa/s或更低

16kpts

1Mpts

雙通道

500Msa/s或更低

8kpts

512kpts

時基范圍

2 ns/div ~50s/div

5 ns/div ~50s/div

觸發方式

邊沿、視頻、脈寬、斜率、交替、碼型和持續時間（DS1000D）

垂直分辨率

8 bits

垂直靈敏度

2 mV/div ~10V/div

很大輸入電壓

All Input 1MΩ||15pF 300Vrms Max CATI

滾動范圍

500ms/div ~50s/div

光標測量

手動模式、追蹤模式、自動測量

數學運算

＋，－，×，FFT

內部存儲

10 組波形、10組設置

外部存儲

BMP、CSV、波形存儲、設置存儲

接口

USB Device，USB Host，RS-232, P/F Out

顯示

64 k色TFT彩色液晶屏，320×234分辨率

電源

AC: 100 ~ 240 VACRMS，45 ~ 440 Hz，CAT II，50 VA 很大值

MSO 邏輯分析儀

DS1102D

DS1052D

通道數

16 通道

采樣率

200MSa/s (每通道l)

存儲深度

512k pts (每通道l)

觸發方式

碼型和持續時間

門限電平

TTL=1.4V, CMOS=2.5V, ECL=-1.3V, USER=-8V ~ + 8V
