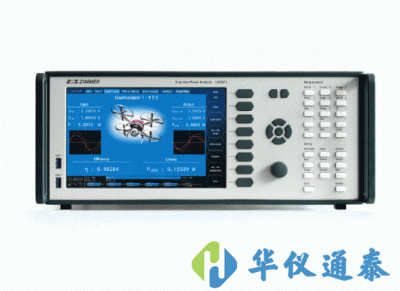

德國GMC-I LMG671功率分析儀用來測量電機、變頻器、變壓器等功率轉換裝置的功率、效率等參量。

德國GMC-I LMG671功率分析儀產品簡介：

1~7個功率測量模塊自由配置

每通道電壓電流延遲小于3ns

基本功率精度： ±(讀數的0.015%+量程峰值的0.01%) (0 ≤ PF ≤ 1，45-65Hz時)

測量帶寬：DC-10MHz

諧波測量：1000-2000次

可同時顯示濾波器打開和關閉時的測量值

10.1寸超大彩色觸屏，分辨率1280x800，兼容無線鼠標鍵盤

標配16G硬盤，USB 3.0

標配RS232和Gbit高速以太網接口，可以實現PC遠程操作，可擴充CAN通訊

德國GMC-I LMG671功率分析儀功能特性：

德國GMC-I LMG671功率分析儀功能主要用來測量電機、變頻器、變壓器等功率轉換裝置的功率、效率等參量。

寬幅值范圍：

普通傳感器及儀表一般只能在較窄的范圍內保證測量準確度，對于被測信號變化范圍較寬時，通常采用多個傳感器結合換擋開關進行換擋，以拓寬測量范圍。WP3000變頻功率分析儀在一個傳感器在其內部設置8 個檔位，每個檔位只測量在本檔位量程的50%~或100范圍內信號，實現在1%~或200%額定輸入的范圍內實現高準確度測量。由于采用無縫量程轉換技術，檔位切換時，數據不丟失，可滿足各種寬范圍內的動態測量。

寬相位范圍：

以電機及變壓器為例，空載時的功率因數很低，而此時的輸入功率往往就是設備的主要損耗。低功率因數下的高準確度測量，是評價電機、變壓器等高能效產品的重要技術指標。傳感器及儀表的角差指標直接影響功率測量準確度，功率因數越低，同樣的角差對功率測量的準確度影響越大。大多數儀器儀表的功率測量準確級的參比條件是功率因數等于1，不明示測量難度大的低功率因數下的準確度指標。大多數用于變頻電量測量的傳感器，不標稱相位指標，系統的相位誤差不明確，低功率因數時，功率測量準確度處于未知狀態。AnyWay系列變頻電量測量/計量產品，電壓、電流測量具有很小的角差，實現了在0.05~1 功率因數范圍內的高準確度測量。

強大的接口：

除了GUI(圖形用戶界面)和連接到被測設備本身外，與現有的電腦和軟件的數據交換在確定儀器能多好地完成其預定的任務是*重要的。只有無縫集成到整個系統的儀器能被用戶全部地利用。LMG671的髙 速釆樣率不可避免的會產生大量的 數據。通過使用正確的系統架構， 我們有保證測量數據可以通過高速 率的接口進行傳輸。甚至*有重要 的參數如電壓、電流、有功功率等 在幾分鐘內的高分辨率測量數據都可以迅速地傳輸?shù)竭B接的電腦。為了應對不同應用的各種需求，一系列的端口可供使用。除了一個串口和千兆以太網外，還有用于USB2.0的插槽;儀器也能選擇配 備一個VGA/DVI輸出用于連接外部 顯示器或者投影儀。此外，兩個插槽可以改裝用于未來的接口標準。目前已經支持符合IS0119或89-2(高 速CAN)標準的CAN接口，支持 CAN標準2.0A^2.0B，*速率1Mbil/s。通過使用集成的同步接 口，可以使多臺LMG671彼此之間 精地同步。這使得在同一個系統中涉及多臺LMG671的測量或者通過示波器或波形發生器控制或連接LMG671可以有同一個時間基準。由于內置硬盤，LMG671甚至在沒 有連接電腦的情況下存儲測雖、設定、用戶自定義的測量參數或圖形供以后使用。就存儲容量而言， 用戶有幾個選擇可用。LMG671的固件可以快速、簡單地通過USB升級。

無間隙測量，在很嚴格地監控電氣設備的能耗和效率的過程中，為了能夠公平地對比來自不同廠家的產品，新的標準和規程連續不斷地出 臺(例如SPECpower_ssj2008, IEC62或301, EN50或564)。對于辦公電腦、服務器或家用電器等相同原理的應用：能量消耗 的過程總是要求長時間的分析，考慮*有相關的操作條件。*小負載(如待機)和滿負載之間可能會有一個數量級的差異。這使精測量非常具有挑戰性(見“待機功耗和能效的測量”應用報告)。某些測量要求執行超過幾個小時，并且是無間隙的。 通過選擇足夠?qū)挼臏y(cè)量量程，可避免因改變量程所造成的數據丟失。LMG671的高基本精度確保在接近量程的低限時同 樣得到精的測量結果。設備*有功能的實時顯示，遠程操作和數據可視化 ?全新的GUI界面，操作流暢無需思索;內罝了高容量的存儲介質，標配4G內存，*可升級320G硬盤;即便是設置*快的周期也能進行長時間的內部數據存儲;通過USB3.0,千兆以太網，RS232和選件DVI/VGA,CAN2.0A/B提供杰出的通訊能力。
